Página Principal

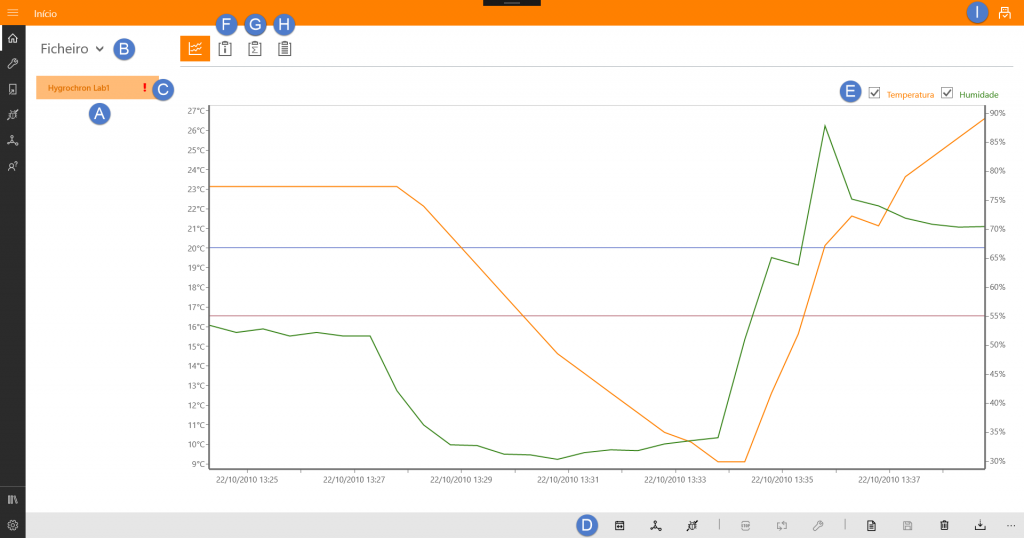

Este é o ecrã principal de trabalho do Eclo ExpressThermo. Este é o local onde pode rever as informações recolhidas pelos registadores que acabou de descarregar e também dos ficheiros de dados que abrir.
Pode navegar nos registadores descarregados ou nos ficheiros de dados usando a respectiva lista, localizada no lado esquerdo (A).
No topo da lista, existe uma caixa de combinação (B), na qual poderá escolher qual das duas listas está visível.

Caso um registador ou ficheiro de dados tenha algum alarme activo, surgirá uma indicação visual junto da identificação do registador (C).

Comandos

Na barra inferior de comandos (D) estão disponíveis as seguintes opções:

Definir o intervalo de análise
Calcular o MKT, utilizando um perfil.  Saber mais
Traçar curva de Tratamento Térmico no gráfico, usando um modelo
Parar o registo de leituras do registador seleccionado.
Reprogramar o registador com os mesmos parâmetros.
Navegar para a página de programação para programar o registador seleccionado.
Gerar um relatório do registador seleccionado. Este comando conduz a um ecrã de pré-visualização.
Guardar a informação do registador seleccionado para um ficheiro de dados ExpressThermo.
Remover o registador seleccionado da lista.
Descarregar os dados do registador que estiver ligado no adaptador.

Gráfico

No lado direito, ocupando uma grande área, encontra-se um gráfico com o registo que diz respeito ao registador seleccionado.
O gráfico pode incluir dados de temperatura e/ou humidade, dependendo dos dados disponíveis no registo.
Poderá mostrar/esconder cada um desses elementos usando as caixas de verificação situadas no canto superior direito do gráfico (E)

O gráfico é interactivo. Para ajustar o intervalo de tempo ou a gama de temperatura/humidade, use os eixos vertical e horizontal usando o toque (como se vê abaixo) ou o cursor do rato.



Pode também fazer zoom ao gráfico. Se estiver a interagir com o gráfico usando o toque, aproxime ou afaste os seus dedos sobre o mesmo; se estiver a usar um rato, use a sua roda.

Informações adicionais

Além do gráfico, estão disponíveis outras informações complementares acerca do registador e dos respectivos dados de registo.
Para aceder a estas informações, use os separadores situados na zona superior do ecrã.

F Informação genérica sobre o registador, como o modelo, número de série, capacidade, gama de temperatura e resolução.
G Parâmetros usados na programação do registador e estatísticas das leituras realizadas.
H Leituras realizadas pelo registador em vista de tabela. Estes dados podem ser exportados para Excel ou CSV de acordo com a opção definida nas Preferências.

Poderá também verificar o estado do adaptador através do ícone que se encontra no canto superior direito do ecrã (I).

Este poderá apresentar dois estados:

Adaptador correctamente instalado e conectado.
Adaptador não conectado.
Se tem o adaptador ligado ao computador e ainda assim este não é detectado, pode acontecer que os drivers não estejam  correctamente instalados ou que necessite de ser reiniciado (deverá desconectá-lo e conectá-lo de novo).
